BalankılMiş Hava ıtma tupü: ISı Transfer Verimlili yaş arttilmash

I. Giriş

Endüstriyel ve ticari süreçlerin karmaşık dünyasında, verimli ısı transferi sadece arzu edilen bir özellik değildir - operasyonel başarı, enerji tüketimi ve genel sistem performansının kritik bir belirleyicisidir. Evlerimizin sıcaklığından, üretim tesislerinin karmaşık makinelerine kadar, termal enerjiyi bir ortamdan diğerine etkili bir şekilde hareket ettirme yeteneği sayısız uygulamanın temelini oluşturur. Bu çabanın ön saflarında Balanmış hava ısıtma tüpü S, Sıcak bir sıvı (tüpün içinde) ve soğutucu hava (dışarıda) arasındaki ısı değişim hızını önemli ölçüde arttırmak için özel olarak tasarlanmış ustaca cihazlar.

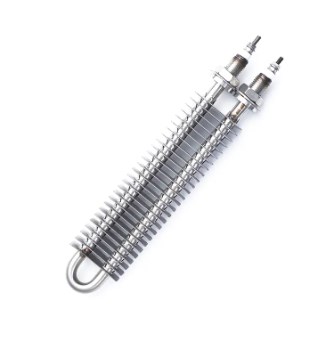

Balandırılmış hava ısıtma tüpleri, dışlarına bağlı, yüzgeç olarak bilinen genişletilmiş yüzeylerle tasarlanmış ısı eşanjörleridir. Bu yüzgeçler tekil, ancak derinden etkili bir amaca hizmet eder: çevredeki havaya ısı transferi için mevcut yüzey alanını önemli ölçüde arttırmak. Bunu yaparak, düşük termal iletkenlikleri nedeniyle genellikle ısıyı hava gibi gazlara verimli bir şekilde aktarmak için mücadele eden düz tüplerin doğal sınırlamalarının üstesinden gelirler. Bu tüplerin birincil amacı, ısıtma işlemlerinin verimliliğini artırmak, ekipman boyutunu azaltmak ve sonuçta operasyonel maliyetleri düşürmektir. Bu makale temel ilkeleri, tasarım karmaşıklıklarını, çeşitli uygulamaları ve kanatlı hava ısıtma tüplerini çevreleyen gelecekteki yenilikleri araştıracak ve modern termal sistemlerde hayati rollerinin kapsamlı bir şekilde anlaşılmasını sağlayacaktır.

İi. Isı transferinin temel ilkeleri

Bindirilmiş hava ısıtma tüplerinin etkinliğini takdir etmek için, ısı transferinin temel modlarını kavramak önemlidir: iletim, konveksiyon ve radyasyon.

• İletim ısının, termal enerjinin daha enerjik partiküllerden bir madde içindeki veya doğrudan temastaki maddeler arasında daha az enerjik parçacıklara geçtiği doğrudan temas yoluyla aktarılmasıdır. Finişli bir tüpte, ısı sıcak sıvıdan tüp duvarından ve yüzgeçlerin tabanına geçer.
• Konveksiyon sıvıların (sıvılar veya gazlar) hareketi yoluyla ısının aktarılmasıdır. Bu, yüzgeç yüzeyinden çevredeki havaya baskın ısı transferi modudur. Sıcak yüzgeç yüzeyinin yakınındaki hava ısındığında, daha az yoğunlaşır ve yükselir, daha serin, daha yoğun havanın yerini almasına izin verir ve ısıyı taşıyan sürekli bir akış yaratır.
• Radyasyon Elektromanyetik dalgalardan ısının aktarılmasıdır. Mevcut olsa da, tipik kanatlı hava ısıtma tüpü uygulamalarında ısı transferine katkısı, özellikle daha düşük çalışma sıcaklıklarında, iletim ve konveksiyona göre genellikle daha az önemlidir.

Kanatlı tüplerin arkasındaki temel ilke Isı transferinde yüzey alanının rolü . Isı transfer hızı, değişim için mevcut olan yüzey alanı ile doğru orantılıdır. Yoksul bir ısı iletkeni olan hava, termal enerjiyi verimli bir şekilde emmek için geniş bir yüzey alanı gerektirir. Finler, konvektif ısı transferinin oluşabileceği alanı etkili bir şekilde çarparak bu önemli genişletilmiş yüzeyi sağlar. Bu büyütme, tüp ve hava arasındaki genel ısı transfer katsayısını önemli ölçüde arttırır, bu da işlemi çıplak bir tüpten çok daha verimli hale getirir.

III. Anatomi ve kanatlı hava ısıtma tüplerinin tasarımı

Fined hava ısıtma tüpleri için tasarım ve malzeme seçimi, performansları ve uzun ömürleri için kritik öneme sahiptir.

A. Çekirdek tüp malzemesi

Çekirdek tüp malzemesinin seçimi, sıcaklık, basınç ve iç sıvının doğası dahil olmak üzere çalışma koşullarına bağlıdır.

B. Fin malzemesi

Fin malzemesi öncelikle termal iletkenlik ve maliyeti için seçilir.

C. Fin tipleri ve konfigürasyonları

Finlerin geometrisi ısı transfer performansını ve üretim maliyetini önemli ölçüde etkiler.

D. Fin bağlanma yöntemleri

Fin'i tüpe tutturma yöntemi, iyi termal teması korumak ve zaman içinde bozulmayı önlemek için çok önemlidir. Yaygın yöntemler, gerilim sargısı, lehimleme, kaynak (direnç, lazer, TIG), mekanik gömme ve ekstrüzyonu içerir.

E. Tüp yapılandırmaları

Kanatlı tüpler, belirli uygulama gereksinimlerine ve boşluk kısıtlamalarına uyacak şekilde çeşitli konfigürasyonlarda düzenlenebilir.

• Dümdüz: Basit, temizlenmesi kolay.
• U-Bend: Sık sık kabuk ve tüp ısı eşanjörlerinde kullanılan kompakt tasarım.

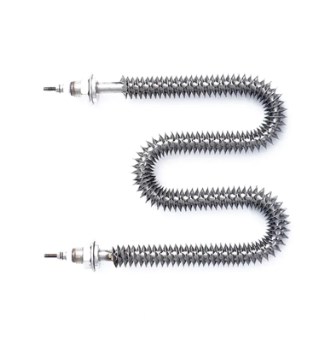

• Serpantin bobinleri: Çoklu U bükme, sınırlı bir alanda ısı transferini en üst düzeye çıkararak sürekli bir akış yolu oluşturur.

IV. Çalışma mekanizması

Kanatlı hava ısıtma tüpünün operasyonel prensibi, sistematik bir ısı transfer olayları zinciridir.

1. Isı Üretimi: Çekirdek tüpe ısı sokulur. Bu çeşitli yollarla elde edilebilir:
   • Elektrik Direnci: Tüpün içine gömülü elektrikli ısıtma elemanları doğrudan ısı üretir.
   • Buhar: Yüksek sıcaklıklı buhar tüpün içinde yoğunlaşarak gizli ısıyı serbest bırakır.
   • Sıcak sıvı: Sıcak su, termal yağ veya diğer proses sıvıları tüpten akar ve mantıklı ısılarını aktarır.
2. Yüzgeçlere iletim: İç ortam tarafından üretilen veya taşınan ısı, çekirdek tüpün duvarından ve daha sonra ekli yüzgeçlerin tabanına geçer. Fin-tüp bağının kalitesi burada çok önemlidir, çünkü herhangi bir hava boşluğu veya zayıf temas ısı akışını önemli ölçüde engelleyecektir.
3. Havaya konveksiyon: Yüzgeçler ısındıkça termal enerjiyi yüzeylerinden akan soğutucu havaya aktarırlar. Bu öncelikle, fanların veya üfleyicilerin kanatlı yüzeylerde hava hareket ettirdiği zorla konveksiyon veya yoğunluk farklılıklarının hava hareketini yönlendirdiği doğal konveksiyon yoluyla yapılır. Finler tarafından sağlanan genişletilmiş yüzey alanı, sıcak metal ve hava arasındaki temas alanını önemli ölçüde arttırır ve çıplak bir tüpün elde edebileceğinden çok daha yüksek bir ısı transferi oranını kolaylaştırır.

Isı transfer verimliliğini etkileyen faktörler

Birkaç parametre bu sürecin verimliliğini doğrudan etkiler:

V. Ballanmış hava ısıtma tüplerinin avantajları

Fined hava ısıtma tüplerinin yaygın olarak benimsenmesi, sayısız avantajlarının bir kanıtıdır:

• Gelişmiş ısı transfer verimliliği: Bu onların birincil faydasıdır. Yüzey alanını önemli ölçüde artırarak, özellikle ısıtma gazları sırasında düz tüplere kıyasla çok daha yüksek ısı transfer oranlarını kolaylaştırırlar.
• Kompakt Tasarım / Alan Tasarrufu: Üstün ısı transfer yetenekleri nedeniyle, kanatlı tüpler çok daha büyük bir düz tüp bobini ile aynı ısıtma görevini elde edebilir. Bu, daha kompakt ısı eşanjörü tasarımlarına, değerli alan tasarrufu ve genel ekipman ayak izini azaltmaya yol açar.
• Enerji Verimliliği: Geliştirilmiş ısı transferi, daha az enerjinin boşa harcandığı anlamına gelir. Fined tüpleri kullanan sistemler, daha düşük enerji girişi veya daha kısa sürede istenen sıcaklıklara ulaşabilir ve bu da önemli operasyonel maliyet tasarrufuna yol açabilir.
• Uygulamalarda çok yönlülük: Çok çeşitli malzemeler, FIN tipleri ve konfigürasyonlarında mevcut olan, düşük sıcaklıklı HVAC'den yüksek sıcaklık endüstriyel süreçlere kadar çeşitli endüstriler ve çalışma koşulları için özelleştirilebilir.
• Dayanıklılık ve uzun ömür: Çalışma ortamı için uygun malzemelerle uygun şekilde tasarlandığında ve inşa edildiğinde, kanatlı tüpler sağlamdır ve korozyona ve mekanik strese direnerek uzun bir hizmet ömrü sunabilir.
• Maliyet etkinliği: Başlangıç maliyeti düz tüplerden biraz daha yüksek olsa da, gelişmiş performans, enerji tasarrufu ve azaltılmış ekipman boyutu genellikle sistemin ömrü boyunca toplam sahiplik maliyetine neden olur.

VI. Başvuru

Balandırılmış hava ısıtma tüpleri, çok çeşitli endüstri ve uygulamalardaki vazgeçilmez bileşenlerdir:

• HVAC Sistemleri: Bunlar, hava taşıma ünitelerinde (AHUS), kanal ısıtıcıları ve konfor ısıtma sistemlerindeki temel bileşenlerdir, ticari binalar, konut alanları ve endüstriyel tesisler için hava verimli bir şekilde ısınır.
• Endüstriyel kurutma süreçleri: Gıda ürünleri, kereste, tekstil, kağıt ve çeşitli kimyasallar kurutma gibi hassas sıcaklık kontrolü ve verimli nem çıkarılması gerektiren uygulamalar için kritik.
• Proses Isıtma: Endüstriyel fırınlar, fırınlar, fırınlar ve havanın üretim veya tedavi için spesifik sıcaklıklara ısıtılması gereken diğer proses ekipmanlarında yaygın olarak kullanılır.
• Isı Kurtarma Sistemleri: Egzersiz gazlarından atık ısıyı geri kazanmak, genel sistem verimliliğini artırmak ve yakıt tüketimini azaltmak için ekonomizlerde ve hava ön çekicilerinde kullanılmaktadır.
• Güç üretimi: Enerji santrallerinde kazan verimliliğini arttıran yanma havası için ön hazırlıklarda kullanılır.
• Ticari ve Konut Isıtma: Ünite ısıtıcılar, süpürgelik ısıtıcılar ve diğer alan ısıtma çözümlerinde bulunur.
• Petrokimya ve petrol ve gaz endüstrileri: Reboiler, kondenserler ve sağlam ve verimli ısı değişiminin gerekli olduğu hava soğutucuları da dahil olmak üzere çeşitli ısıtma ve soğutma işlemlerinde kullanılır.

Vii. Seçim düşünceleri

Belirli bir uygulama için doğru kanatlı hava ısıtma tüpünü seçmek, çeşitli faktörlerin dikkatle değerlendirilmesini gerektirir:

• Çalışma sıcaklığı ve basıncı: Bunlar hem çekirdek tüp hem de yüzgeçler için gerekli malzeme mukavemetini ve sıcaklık sınırlarını belirler.
• Akışkan özellikleri: İç sıvının doğası (örn., Buhar, sıcak su, termal yağ) ve dış sıvı (hava hızı, kirletici maddelerin varlığı, aşındırıcı elementler) malzeme seçimini ve FIN tipini etkileyecektir.
• Malzeme uyumluluğu: Korozyonu, erozyonu veya bozulmayı önlemek için tüp ve yüzgeç malzemelerinin hem iç hem de dış ortamlarla uyumlu olmasını sağlamak.
• Uzay Kısıtlamaları: Mevcut fiziksel alan, tüp konfigürasyonu (düz, U-Bend, Serpantin) ve genel ısı eşanjörü tasarımının seçimini etkileyecektir.
• Maliyet ve Performans: İlk yatırım maliyetini istenen ısı transfer performansı, enerji tasarrufu ve beklenen ömürle dengelemek.
• Bakım ve temizlik gereksinimleri: Temizlik ve bakım kolaylığı göz önüne alındığında, özellikle kirlenmeye eğilimli uygulamalarda. Bazı yüzgeç türleri toz birikimine daha dirençlidir veya temizlenmesi diğerlerinden daha kolaydır.
• Düzenleyici standartlar ve sertifikalar: İlgili endüstri standartlarına, kodlara (örn. ASME, TEMA) ve güvenlik sertifikalarına bağlı kalma.

VIII. Bakım ve sorun giderme

Binetli hava ısıtma tüplerinin uzun süreli verimliliğini ve güvenilirliğini sağlamak için uygun bakım çok önemlidir.

Ortak Sorunlar:

• Kirlenme: Bir yalıtım tabakası olarak işlev gören ve ısı transfer verimliliğini azaltan yüzgeç yüzeylerinde toz, tiftik veya diğer partikül maddelerin birikmesi.
• Korozyon: Havadaki veya iç sıvıdaki aşındırıcı maddelere maruz kalma nedeniyle tüp veya yüzgeç malzemesinin bozulması.
• Fin hasarı: Mekanik etki, titreşim veya termal stres nedeniyle yüzgeçlerin bükülmesi, ezilmesi veya ayrılması, yüzey alanının azalmasına yol açar.
• Sızıntılar: Çekirdek tüpte, ısıtma ortamının kaybına yol açar.

Temizlik Yöntemleri:

• Sıkıştırılmış hava/su jeti: Hafif toz ve döküntü için.
• Fırçalama/vakumlama: Daha inatçı mevduat için.
• Kimyasal Temizlik: Sert ölçekli veya yapışkan kalıntılar için, özel çözümler ve prosedürler gerektirir.
• Buhar temizliği: Belirli kirlenme türleri için etkilidir.

Muayene ve onarım:

Fin hasarı, korozyon ve sızıntı belirtileri için düzenli görsel denetimler. Küçük yüzgeç hasarı bazen düzleştirilerek onarılabilir. Büyük hasar veya sızıntılar tüpün değiştirilmesini gerektirebilir.

Uzatma ömrü:

Düzenli temizlik, uygulama için uygun malzeme seçimi, optimal çalışma koşullarının korunması (sıcaklık, basınç, akış hızları) ve sorunların derhal ele alınması, kanatlı hava ısıtma tüplerinin operasyonel ömrünü önemli ölçüde genişletebilir.

İx. Gelecekteki eğilimler ve yenilikler

Isı transfer teknolojisi alanı sürekli gelişmektedir ve kanatlı hava ısıtma tüpleri bir istisna değildir. Gelecekteki eğilimler ve yenilikler performansı, sürdürülebilirliği ve akıllı entegrasyonu artırmaya odaklanmıştır.

• Gelişmiş Malzemeler: Kompozitler, grafen geliştirilmiş kaplamalar ve gelişmiş alaşımlar dahil olmak üzere yeni malzemeler üzerine araştırmalar, termal iletkenliği, korozyon direncini ve yüksek sıcaklık performansını artırmayı amaçlamaktadır. Nano-coatings ayrıca taşıma önleyici özellikler de sunabilir.
• Optimize edilmiş yüzgeç geometrileri: Hesaplamalı akışkan dinamikleri (CFD) ve gelişmiş simülasyon araçları, basınç düşüşünü ve malzeme kullanımını en aza indirirken ısı transferini en üst düzeye çıkaran yeni fin geometrileri tasarlamak için kullanılmaktadır. Buna dalgalı yüzgeçler, panjurlu yüzgeçler ve diğer karmaşık yapıları içerir.
• Akıllı Isıtma Sistemleri: IoT (Nesnelerin İnterneti) sensörleri ve kontrol sistemleri ile entegrasyon, çevre koşullarına ve talebe dayalı olarak performans, öngörücü bakım ve optimize edilmiş işlemin gerçek zamanlı izlenmesini sağlayacaktır.
• Enerji Geri Kazanım ve Sürdürülebilirlik Odağı: Genel enerji tüketimini ve çevresel etkiyi azaltmak için endüstriyel süreçlerden atık ısının geri kazanılmasına ve kanatlı tüplerin daha karmaşık enerji geri kazanım sistemlerine entegre edilmesine artan vurgu. Bu, karbon yakalama ve depolama teknolojilerindeki rollerini içerir.

X. Sonuç

Balanmış hava ısıtma tüpleri, ısı transferi alanında akıllı mühendisliğin kanıtı olarak duruyor. Isı değişim yüzeyini ustaca genişleterek, termal enerjinin havaya aktarıldığı verimliliği devrim yarattı, sayısız endüstriyel, ticari ve konut uygulamalarını uygulanabilir ve ekonomik olarak sağlam hale getirdiler. Kompakt, enerji tasarruflu bir pakette gelişmiş ısı transferi sağlama yetenekleri, HVAC sistemlerinde, kurutma süreçlerinde, enerji üretiminde ve ötesinde vazgeçilmez bileşenler olarak rollerini güçlendirmiştir.

Endüstriler daha fazla verimlilik, daha az çevresel etki ve daha akıllı operasyonel kontrol için çaba göstermeye devam ettikçe, kanatlı hava ısıtma tüplerinin evrimi şüphesiz devam edecektir. Malzeme bilimi, tasarım optimizasyonu ve akıllı teknoloji entegrasyonunda devam eden ilerlemelerle, bu mütevazi ancak güçlü cihazlar etkili termal yönetimin kalbinde kalacak ve ısının maksimum verimlilik ve minimum atıklarla tam olarak ve ne zaman ihtiyaç duyulduğunda aktarılmasını sağlayacaktır. Kalıcı önemleri, bazen en basit değişikliklerin mühendislikte en derin iyileştirmeleri sağlayabileceği temel ilkesinin altını çiziyor.
