Endüstriyel Hava Ön Isıtıcı Boru Seçimi: Malzemeler, Watt Yoğunluğu ve Kanat Tasarımı

90 m3/dak havayla çalışan bir kurutma hattı, hava ön ısıtıcı tüpündeki kanatçık aralığı çok dar olduğunda ısıtma verimliliğinin yaklaşık yüzde 10'unu kaybedebilir. Çoğu zaman asıl sorun ısıtıcının kendisi değil, boru tasarımı ile gerçek hava koşulları arasındaki uyumsuzluktur. Bu nedenle bir hava ön ısıtıcı borusunun seçilmesi, bir arıza meydana geldikten sonra değil, kurulumdan önce malzeme sıcaklığının, watt yoğunluğunun ve kanat geometrisinin dengelenmesi anlamına gelir.

Hava Ön Isıtıcı Borusu Nedir?

Hava ön ısıtıcı borusu, bir kanal, fırın veya kurutma odasından akan havanın sıcaklığını yükselten bir ısı değişim bileşenidir. Kazan sistemlerinde boru şeklindeki ön ısıtıcılar baca gazından ısıyı geri kazanır. Elektrikli ısıtma ekipmanında tüp, metal kılıflı, magnezyum oksit izolasyonlu ve çoğu hava uygulamasında ısı transfer yüzeyini genişleten kanatçıklara sahip kapalı bir rezistanslı ısıtıcıdır. Direnç teli sarmal olarak sarılmış ve kılıfı elektriksel olarak yalıtırken ısıyı aktaran MgO ile doldurulmuştur. Kılıf kaynakla kapatılır ve nihai çapa, tipik olarak 6,5 mm'den 12,5 mm'ye kadar yuvarlanır. Bu makale elektrikle ısıtılan versiyona odaklanıyor çünkü bu, proses mühendislerinin en sık tasarım bileşeni olarak belirttiği versiyondur.

Yaygın Hava Ön Isıtıcı Boru Türleri

Standart hava ön ısıtıcı tüpleri düz, U şeklinde, W şeklinde ve O şeklinde konfigürasyonlarda mevcuttur.

Düz, U Şeklinde ve W Şeklinde Konfigürasyonlar

Düz boru en basit biçimdir ve ısıtılan uzunluğun kanal derinliğiyle eşleştiği kurulumlara uygundur. U şeklindeki bir tüp kendi içine döner ve bu da kısa bir kanalın uzun etkili bir ısıtma uzunluğuna uyum sağlamasına olanak tanır. W şeklindeki borular başka bir kıvrım ekleyerek kompakt bir alanda daha da aktif bir yüzey sağlar. Uygulamada, U-şekilli format, zorlamalı konveksiyonlu fırınlar için iyi bir varsayılandır çünkü bağlantı terminallerini aynı tarafta tutarak kablolamayı basitleştirir. Örneğin, bir U şeklinde kanatlı hava ısıtma borusu genellikle kanal yüksekliği sınırlı ancak gerekli gücün yüksek olduğu durumlarda belirtilir.

Özel U Şekilli Kanatlı Isıtma Borusu Üreticiler, Tedarikçiler Xinghua Yading Elektrikli Isıtma Elemanı Co., Ltd., Çin Özel OEM / ODM U Şekilli Kanatlı Isıtma Borusu Üreticileri ve U Şekilli Kanatlı Isıtma Borusu Üreticileridir. Ürünü Görüntüle →

Kanatlı ve Pürüzsüz Borular

Pürüzsüz tüplerin temizlenmesi daha kolaydır ve düşük güçlü sirkülasyon sistemlerinde kabul edilebilir. Kanatlı borular, ısı transfer alanını arttırdıkları için hava ön ısıtıcıları için standart seçimdir. Kanatlı yüzey alanının çıplak tüp alanına oranı olan kanat faktörü normalde 2 ile 4 arasında değişir. Elektrikli hava ısıtmada, daha yüksek bir kanat faktörü aynı watt değerinin daha düşük bir yüzey yükünde iletilmesine olanak tanır, bu da oksit pullanma riskini azaltır ve tüpün ömrünü uzatır. Bununla birlikte, pürüzsüz tüpler göz ardı edilmemelidir: temiz oda ekipmanlarında veya sık sık sterilizasyonun gerekli olduğu yerlerde kanatçıkların bulunmaması, bakımı önemli ölçüde kolaylaştırabilir.

Malzeme Seçimi: Boru Ömrünü Etkileyen İlk Karar

İlk seçim adımı kılıf malzemesidir. Malzeme maksimum sürekli çalışma sıcaklığını, korozyon toleransını ve borunun pratik ömrünü belirler. Aşağıdaki tablo elektrikli hava ön ısıtıcı boruları için en yaygın malzemeleri karşılaştırmaktadır.

Sıcaklık Odaklı Seçim

Maksimum kılıf sıcaklığı malzemenin oksidasyon noktasının altında kalmalıdır. Sürekli çalışma için 750°C'nin altında 304 paslanmaz çelik yeterlidir. Çıkış havası sıcaklığı bu seviyeyi aştığında, 321 veya Alloy 800'e geçin. Alaşım 840, örneğin yüksek güç yoğunluklu tasarımlarda veya hava hızı düşük olduğunda tüp yüzeyinin kendisi 900°C'ye yaklaştığında kullanılır.

Korozyon ve Yoğuşma Sorunları

Hava ön ısıtıcılarında, boru yüzey sıcaklığı çevredeki gazın çiğlenme noktasının altına düştüğünde çiğlenme noktası korozyonu meydana gelebilir. Elektrikle ısıtılan bir kanalda bile soğuk başlatma koşulları, paslanmaz çelik yüzey üzerinde yoğuşma oluşturabilir. Atölye havasındaki klorürler ve sülfatlar kılıfa saldırır. Bilinen neme sahip ortamlar için, Alloy 800 kılıf ve düşük watt yoğunluk sınırı ek bir güvenlik payı sağlar.

Watt Yoğunluğu ve Pratik Etkisi

Watt yoğunluğu, gücün ısıtılan yüzey alanına bölünmesiyle elde edilir ve genellikle W/cm2 cinsinden ifade edilir. Tüp yüzey sıcaklığını tahmin etmek için en kullanışlı sayıdır. Aynı watt değerinde kanatlı bir tüp, düz bir tüpe göre daha düşük bir watt yoğunluğuna sahiptir çünkü kanat alanı daha büyüktür ve dolayısıyla kılıf daha soğuk çalışır. Kanal hızının 3 m/s veya daha fazla olduğu basınçlı hava uygulamalarında, paslanmaz çelik için 3 ila 5 W/cm2'lik bir başlangıç ​​aralığı güvenlidir. Hava akışı düzensizse veya kanal küçük boyutluysa, bazı bölgelerde etkin değer iki katına çıkabilir; bu nedenle birçok mühendis, gerçek akış düzeni doğrulanana kadar 3 W/cm2'nin altında kalır. 2000 cm2 kanatlı alana sahip 10 kW'lık bir ısıtıcı için watt yoğunluğu 5 W/cm2'dir. Aynı ısıtıcı çıplak boru alanında değerlendirilirse sayı çok daha yüksek görünebilir; bu nedenle her zaman üreticinin hangi alanı teklif ettiğini doğrulayın.

Tasarımı tamamlamadan önce hesaplanan gücü Q = m * cp * dT kullanarak hava kütle akışı ve sıcaklık artışıyla karşılaştırın. Gerekli güç bilindikten sonra, watt yoğunluğunu güvenli bant içinde tutmak için tüp uzunluğunu ve kanat geometrisini ayarlayın. Bu ilişkinin ayrıntılı bir açıklaması şu makalede mevcuttur: elektrikli ısıtma elemanlarındaki watt yoğunluğu .

Kanatlı Borular: Daha Fazla Yüzey, Daha Az Aşırı Isınma

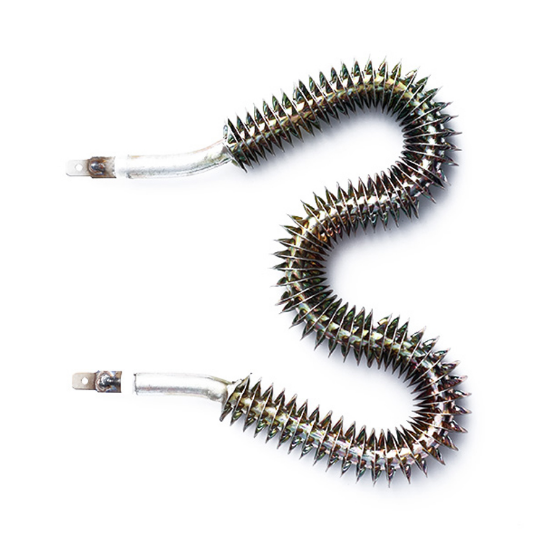

Kanatlar, hava ön ısıtıcı borusunun kanaldaki performansını değiştirir. Kanatçıklar olmadığında havanın dışarıdaki ısı transfer katsayısı düşüktür, dolayısıyla borunun yüzey sıcaklığı hızla yükselir ve içerideki ısıtma teli gereğinden fazla ısınır. Kanatçıklar kullanıldığında aynı boru, hava akışına daha fazla ısı verir ve genel verimlilik gözle görülür biçimde artar. Bunun karşılığı basınç düşüşüdür: Daha yakın kanatçık aralığı daha fazla yüzey alanı yaratır, ancak aynı zamanda daha fazla direnç yaratır, bu nedenle fanın daha fazla çalışması gerekir. Tozlu veya lifli hava için, termal performans biraz daha düşük olsa bile daha geniş kanat aralığı daha güvenlidir. Kanat yüksekliği, kalınlığı ve eğimi kanat faktörünü tanımlar. Yaygın bir kanatçık yüksekliği 6 ila 15 mm, kalınlık 0,3 ila 0,5 mm ve eğim 3 ila 6 mm'dir. Talebin yüksek olduğu durumlarda bir W şeklinde kanatlı ısıtma borusu aynı ayak izinde daha fazla yüzey sağlar. Dairesel kanallarda, O-şekilli kanatlı ısıtma borusu kesiti takip edecek ve kanal duvarı yakınındaki ölü bölgeleri azaltacak şekilde tasarlanmıştır.

Özel O-Şekilli Kanatlı Isıtma Borusu Üreticiler, Tedarikçiler Xinghua Yading Elektrikli Isıtma Elemanı Co., Ltd., Çin'in Özel OEM / ODM O-Şekilli Kanatlı Isıtma Borusu Üreticileri ve O-Şekilli Kanatlı Isıtma Borusu Üreticileridir. Ürünü Görüntüle →

Özel W-Şekilli Kanatlı Isıtma Borusu Üreticiler, Tedarikçiler Xinghua Yading Elektrikli Isıtma Elemanı Co., Ltd., Çin'in Özel OEM / ODM W-Şekilli Kanatlı Isıtma Borusu Üreticileri ve W-Şekilli Kanatlı Isıtma Borusu ... Ürünü Görüntüle →

Hava Ön Isıtıcı Tüpünün Seçilmesi: Adım Adım Kontrol Listesi

Yapılandırılmış bir kontrol listesi, yeni kurulumlarda aşırı watt yoğunluğu, yanlış malzeme veya yetersiz kanat alanı gibi tipik hataları önler. Bir hava ön ısıtıcı borusu belirlerken aşağıdaki sırayı kullanın.

1. Hava kütle akışını, giriş sıcaklığını ve gerekli çıkış sıcaklığını tanımlayın. İhtiyaç duyulan toplam gücü hesaplayın.
2. Hedef watt yoğunluğunu seçin. 3 m/s'nin üzerindeki kanal hızları için 3–5 W/cm2 makul bir başlangıç ​​noktasıdır; Hava akışı değişkense değeri düşürün.
3. Kılıf malzemesini beklenen maksimum boru yüzey sıcaklığına ve ortamdaki korozyon riskine göre seçin.
4. Pürüzsüz ve kanatlı tüpler arasında karar verin. Temizlenebilirlik en önemli öncelik olmadığı sürece kanatlı borular tercih edilir.
5. Montaj yönünü, bükülme yarıçapını, termokupl konumunu ve elektrik bağlantılarını üretimden önce üreticiyle onaylayın.

Genel sistemi iyileştirme konusunda daha fazla rehberlik için şu bilgileri okuyun: Verimli hava ısıtma boruları ile endüstriyel hava ısıtma sistemlerinin enerji verimliliği nasıl artırılır? .

Yaygın Arızalar ve Önleme

Kurulum koşulları tasarımdan farklıysa, iyi tanımlanmış bir tüp bile arızalanabilir. En yaygın arızalar aşırı ısınma, yalıtımın bozulması ve kanatçıklarda mekanik hasardır.

• Aşırı ısınma yanması: bu, kılıfın üzerinde gözle görülür rengi solmuş bir alan olarak ortaya çıkar. Bu genellikle gerçek akış hızına göre çok yüksek bir watt yoğunluğundan veya fan arızasından kaynaklanır. Hava akışı yönünü ve hızını doğrulayın ve bir akış anahtarı ekleyin.
• Yalıtım hatası: bu, genellikle soğuk kapatmanın ardından magnezyum oksit nemi emdiğinde kaçak akım olarak görünür. Borunun yavaş yavaş soğumasını bekleyin ve terminal bölmesini kuru tutun.
• Yüzgeç hasarı: bükülmüş veya eksik kanatçıklar yerel sıcaklığı artırır ve ısı transferini azaltır. Kullanım ve bakım sırasında ısıtıcıyı koruyun ve keskin aletler kullanmadan toz birikintilerini temizleyin.

Termal koruma isteğe bağlı değildir. Temel bir yüksek limitli termostat veya hava akışı kilidi çoğu yanma arızasını önleyebilir. Ek güvenlik uygulamaları için, Isıtma bobinleri ve bağlantıları için temel güvenlik kuralları .

Sonuç

Hava ön ısıtıcı borusunun seçilmesi dört sayıya bağlı olan bir mühendislik kararıdır: çıkış havası sıcaklığı, mevcut alan, hava hızı ve watt yoğunluğu. Dördü de bilindiğinde malzeme ve kanat geometrisi basitleşir. Bunlardan biri göz ardı edildiğinde tüp muhtemelen beklenen servis ömründen önce arızalanacaktır. Endüstriyel bir ısıtma sisteminde, spesifikasyon aşamasında birkaç saatlik tasarım incelemesi, küçük boyutlu veya uyumsuz bir ısıtıcının neden olduğu kapatmadan her zaman daha ucuzdur.
